2026年综合工业通信协议采购指南：HART、RTU、TCP和网关详解
一、工业设备网络为何如此困难？——三大现实挑战
案例研究：汽车零部件工厂改造
新购置的机器人仅支持 OPC UA，而旧款电表仅支持 Modbus RTU；
西门子PLC和三菱HMI之间通信需要网关；
IT部门要求访问云端数据，而OT部门则担心安全风险。
结果：项目延期 4 个月，协议转换器额外花费 18 万日元。
工业设备网络的独特特点：
✅ 异构性：1 个设备 = 1 个协议；现场 200 个设备 = 20 个协议；
✅ 实时性：控制命令延迟 > 100ms 可能导致安全事故；
✅ 可靠性：每年连续运行 8,000 小时以上；网络中断 1 分钟 = 损失 100,000 日元。
💡 重要见解：
工业通信的关键不在于“能否连接”，而在于“在哪一层使用哪种协议”。
把它想象成一个配送系统：
车间内：手推车（Modbus RTU）
工厂内部：叉车（PROFIBUS）
城市间：卡车（以太网/IP）
国际：飞机（OPC UA + MQTT）

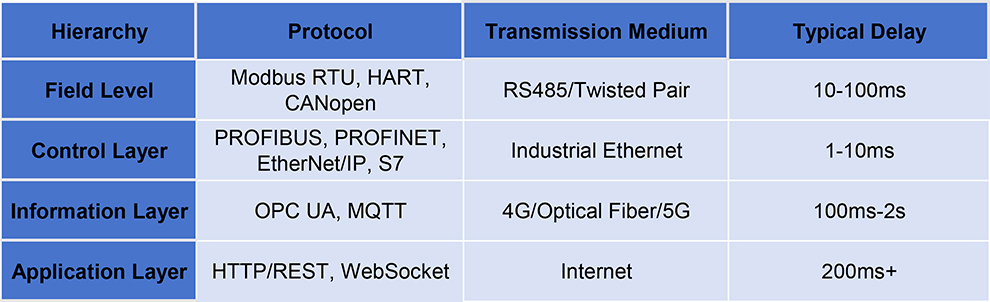

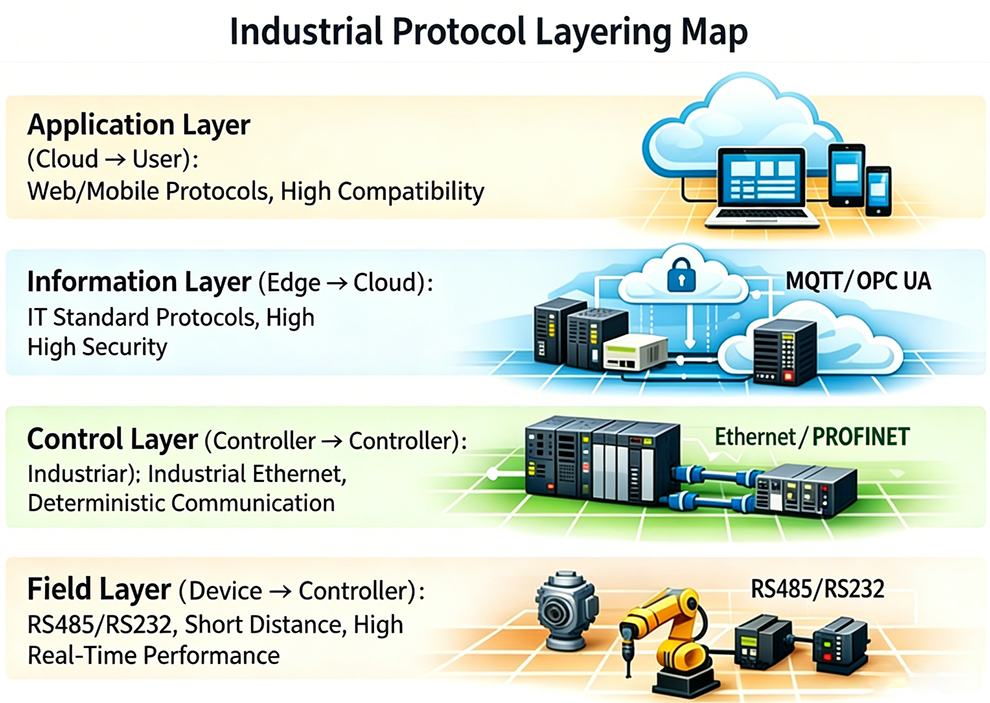

二、工业通信协议概述：按层分类
三、12项主要协议的深入分析：原则+用例+避免陷阱指南
🔹 1. Modbus RTU （场层基石）
原理：主从架构、二进制编码、CRC16校验和
物理层：RS485差分双绞线（A/B线），无需中继器即可传输最远1200米
帧结构：[从机地址][功能码][数据][CRC 低位码][CRC 高位码]
应用案例：电能表、温度控制器、传统变频器
陷阱：A/B 线反接（50% 故障的根本原因）→ 使用万用表；AB 电压应为 +2~+6V；地址偏移：40001 → 实际上发送 0x0000（减 1）。
🔹 2. Modbus TCP （控制层桥梁）
原则： Modbus RTU + TCP/IP 封装端口 502
物理层：以太网（RJ45），100米以内
帧结构：RTU 帧前附加 7 字节 MBAP 头部（事务 ID + 协议 ID + 长度 + 单元 ID）。
应用案例：家用PLC、HMI、带以太网端口的仪器
陷阱：端口冲突（Windows 需要管理员权限才能使用端口 502）；防火墙阻止：必须打开 502/TCP 双向规则。
🔹 3. PROFIBUS DP（西门子生产线标准）
原理：令牌环+主从轮询，最高可达12Mbps高速
物理层：RS485屏蔽双绞线，9.6kbps~12Mbps可调。
功能：DP 从站（传感器）+ DP 主站（PLC）
应用案例：西门子 S7-300/400 系统、高速 I/O 模块
注意事项：终端电阻：必须在总线两端安装 120Ω 电阻；段长度：1.5Mbps 时最大 200m，超过此长度需要中继器。
🔹 4. PROFINET（工业以太网之王）
原理：PROFIBUS 的升级版，基于以太网 + 实时通道 (RT/IRT)
物理层：工业以太网，CAT5e 或更高级别的线缆
特性：RT通道：周期1-10毫秒，标准以太网交换机；IRT通道：周期
应用案例：汽车生产线、高速包装机、同步运动控制
注意事项：IRT 设备必须连接到支持 PROFINET IRT 的交换机；网络拓扑必须是星型/线型，禁止使用环形拓扑（除非使用 MRP 冗余）。
🔹 5. EtherNet/IP（罗克韦尔生态系统）
原理：CIP协议封装，支持隐式和显式通信。
物理层：标准以太网
特性：隐式：I/O 数据、循环、高实时性；显式：参数配置、非循环、低实时性
应用案例：AB PLC系统，北美市场主流产品
注意事项：交换机必须支持 IGMP Snooping，否则会发生组播风暴；设备之间的时间同步需要 CIP Sync（IEEE 1588）。
🔹 6. S7 通信（西门子专有协议）
原理：基于 RFC1006（TCP 的 ISO 标准），端口 102；物理层：以太网
特性：高效读写数据库块/I/Q/M区域；支持PUT/GET（主动读/写）和BSEND/BRCV（大块数据）；应用场景：西门子S7-1200/1500系列PLC互连
注意事项：数据库块必须禁用“优化块访问”；CPU 必须启用“允许远程 PUT/GET 访问”。
🔹 7. OPC UA（语义建模标准）
原则：面向服务的架构（SOA），信息模型驱动
物理层：支持多种传输协议，包括 TCP/HTTPS/MQTT
核心功能：跨平台（Windows/Linux/嵌入式）；信息建模（命名空间/对象类型）；安全性（X.509 证书/TLS）。
应用案例：数字孪生、跨品牌设备集成、安全云连接
缺点：证书管理复杂；建议使用私有 CA 进行统一颁发；
对于资源受限的设备，请选择 OPC UA Nano Profile。
🔹 8. MQTT（云边协作的首选协议）
原理：发布/订阅模式，轻量级二进制协议
物理层：TCP/IP，支持3G/4G/5G
核心功能：QoS 0/1/2 级别（在工业环境中谨慎使用 QoS=2）；遗嘱（设备离线时主动发出警报）；保留消息（保留最后状态）。
应用场景：传感器云连接、移动应用警报、弱网络环境
陷阱：QoS=1 消息重复：业务层必须去重；代理单点故障：必须部署在集群中。
🔹 9. CANopen（汽车/医疗行业首选）
原理：基于CAN总线，对象字典（OD）建模
物理层：双绞线，5kbps~1Mbps
特点：抗噪能力强（差分信号）；帧结构紧凑（8 字节数据）；支持 PDO（过程数据对象）/SDO（服务数据对象）。
应用案例：电梯控制、医疗设备、建筑机械
注意事项：两端必须安装 120Ω 终端电阻；节点 ID 冲突：同一网络中的 ID 必须是唯一的。
🔹 10. DeviceNet（罗克韦尔现场总线）
原理：CAN总线高级协议，主从架构
物理层：5线制系统（2根电源线+2根信号线+屏蔽线）
特点：支持热插拔；电子数据表（EDS）用于统一配置。
应用案例：安全继电器、变频器、I/O模块
注意事项：电源必须是专用的 DeviceNet 电源（不是普通的 24V 电源）；主干长度≤50m，分支长度≤6m。
🔹 11. CC-Link（在亚洲工厂占据主导地位）
原理：主从轮询，令牌传递
物理层：3芯屏蔽电缆（2芯信号线+1芯屏蔽线）
特点：高速（10Mbps）；与三菱生态系统深度集成。
应用案例：半导体设备、封装机械、亚洲汽车工厂
注意事项：必须在最远端安装 110Ω 终端电阻；站号设置：从站 0~64，主站固定为 0。
🔹 12. HART（4-20mA智能升级）
原理：4-20mA模拟信号+FSK数字信号（1200bps）
物理层：双绞线，兼容传统的 4-20mA 接口
特点：无需更换线缆；支持设备诊断和远程参数配置。
应用案例：压力/温度变送器、智能仪器升级
注意事项：负载电阻必须为 250Ω，否则数字信号会衰减；多个设备需要 HART 多路复用器。
IV. 协议选择决策树：锁定最佳方案的 5 个问题
问题 1：您的设备用了多久了？
使用超过 10 年的设备 → 选择 Modbus RTU（唯一选项）
5-10 年的设备 → 选择 PROFIBUS/DeviceNet（取决于品牌）
全新设备 → 跳至问题 2
问题 2：您需要的是“控制”还是“监控”？
毫秒级控制（伺服/机器人）→ 选择 PROFINET IRT/EtherNet/IP
二级监控（温度/能量）→ 选择 Modbus TCP + MQTT
问题 3：数据是否需要上传到云端？
仅支持本地人机界面 → Modbus/S7 就足够了
需要移动端警报/预测性维护 → 必须使用 OPC UA + MQTT
问题 4：安全级别高吗？
通用车间 → Modbus TCP + 防火墙
电厂/军用 → OPC UA（X.509 证书）+ TLS 1.3
问题 5：你的团队会编程吗？
拥有全栈工程师 → 可以尝试开源解决方案（Node-RED）
企业用户想要构建自己的应用程序 → 选择无代码平台（选择模板，自动生成提醒）
✅ 行业共识：80% 的中小企业项目： Modbus RTU/TCP + MQTT 就足够了；
大型/高端项目：PROFINET/EtherNet/IP + OPC UA + MQTT — 三大支柱。
五、三种高频故障的实际分析
🔧 故障1：A/B线接反（Modbus RTU中最常见）
症状：TX指示灯闪烁，RX指示灯不闪烁，偶尔读取一次数据。
诊断：
1.用万用表测量AB电压：正常应为+2~+6V；
2.反接时，电压为-2~-6V；
解决方法：交换 A/B 线；或者使用边缘设备的“极性自动适应”功能（无需重新接线）。
🔧 故障 2：数据库块优化访问（S7 通信中的经典陷阱）
症状：S7-1200 连接失败，报告“区域长度错误”
诊断：
1.在TIA Portal中检查数据库块属性
2.如果选中“优化块访问”，则不支持绝对地址访问；
解决方案：禁用数据库块的“优化块访问”；将数据库块重新下载到PLC。
🔧 失败原因 3：OPC UA 证书不受信任
症状：可以连接到服务器，但无法读取节点
诊断：
1.在 UA Expert 中检查错误代码：Bad_CertificateUntrusted
2.检查证书链是否完整；
解决方案：将服务器证书导入客户端信任库；使用私有 CA 进行统一管理，不要使用自签名证书。
六、未来趋势：融合而非替代
工业通信的最终目标不是“MQTT 取代 Modbus”，而是：开放的底层（Modbus/S7 兼容）+ 智能的上层（OPC UA 语义 + MQTT 实时）。
三个汇聚方向：
1.基于TSN的OPC UA：
时间敏感网络 (TSN) 提供确定性；OPC UA 提供信息模型；取代传统的 PROFIBUS/PROFINET。
2.MQTT 5.0 + Sparkplug：
Sparkplug 规范定义了工业数据模型；MQTT 5.0 支持会话过期和共享订阅；专门针对工业物联网进行了优化。
3.5G + 边缘计算：
uRLLC（超可靠低延迟）支持 1ms 控制；MEC（多接入边缘计算）在本地处理数据；取代有线部署，适用于移动设备（AGV/起重机）。
💡实用建议：
不要淘汰旧设备——让它们“说话”：旧设备 Modbus仪器 → 边缘网关 → MQTT 到云；西门子 S7 → OPC UA 封装 → 数字孪生；关键：保留原有控制功能，仅扩展连接性。
