Modbus协议全面指南：从消息和寄存器到现场诊断——详细解释
Modbus 乍看之下似乎很简单，但要掌握其全部功能，就需要理解主从关系、寄存器地址、功能码、RTU/TCP 数据包以及现场故障排除方法。本文将使用专业术语清晰地解释这些概念。
如果您曾经使用过 PLC、变频器、仪器、电表、恒温器、触摸屏或使用主机的数据采集系统，那么您必然会遇到一种协议：Modbus。
与强调实时控制的Profinet或EtherNet/IP不同，也与信息模型复杂的OPC UA不同，Modbus具有简洁明了的特点：结构简单、数据规范丰富、设备兼容性强，以及调试工具齐全。正因为其简洁性，许多用户最初会产生误解：“难道不就是读取几个寄存器吗？”然而，在实践中，真正的挑战往往不在于能否读取寄存器，而在于确定地址应该从0还是从1开始。
- 寄存器 40001 和 0 之间是什么关系？
- 功能代码 03 和 04 中，我应该使用哪一个？
- 为什么RTU中的CRC值总是不同？
- RS-485 接线正确——为什么通信仍然不稳定？
- 为什么读取32位浮点数时会显示不稳定的值？
- 尽管 Modbus TCP 可以建立连接，但为什么数据传输经常出现超时？本文从现场应用的角度对 Modbus 进行了全面的解释。

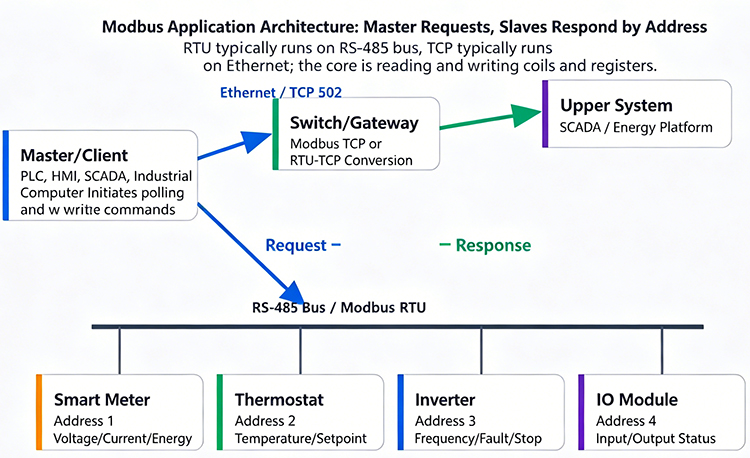

Modbus 应用架构图
1.Modbus究竟是什么？
Modbus 是一种工业通信协议，最初由 Modicon 公司开发用于 PLC 应用，如今已成为工业领域应用最广泛的开放协议之一。它以“问答规则”的形式运行：一端发送请求，另一端按约定返回数据。例如：• 主机向仪表询问：当前 A 相电压是多少？
- PLC询问变频器：当前工作频率是多少？
- 人机界面询问温度控制器：当前温度和设定温度分别是多少？
- 该网关从多个仪器收集数据：测量电流、电压、功率和电能。
在 Modbus RTU 中，常用的术语是“主站”和“从站”：主站发起请求，而从站被动响应。在 Modbus TCP 中，“客户端”和“服务器”这两个术语现在也广泛使用。基本原理保持不变：一个请求对应一个响应。请记住这个关键点：Modbus 既不是电缆也不是接口，而是一种数据通信协议。RS-485、RS-232 和以太网用作通信介质；Modbus RTU、Modbus ASCII 和 Modbus TCP 代表协议的具体实现。其中，Modbus RTU 和 Modbus TCP 在现场应用中最为普遍。
2.Modbus RTU、ASCII 和 TCP 之间有什么区别？
Modbus 通常有三种变体。Modbus RTU 最常用于串行通信环境，运行在 RS-485 总线上。它采用高效的二进制数据传输，并在消息末尾添加 CRC 校验和，因此广泛应用于仪表、温控器、变频器、传感器和数据采集模块。Modbus ASCII 也支持串行通信，但使用 ASCII 字符表示数据，导致消息长度更长、效率更低；它在新现场项目中已不常见，主要用于传统设备或特殊应用。Modbus TCP 通过以太网运行，通常使用 502 端口，它取消了 RTU 中的 CRC 校验，并添加了 MBAP 报头来指定事务、消息长度和单元标识。它广泛应用于 SCADA 系统、PLC、网关、能源管理系统和上层数据采集系统。主要比较：• RTU：适用于 RS-485 多点总线，提供经济高效的布线和中等速度性能。
- TCP：适用于以太网，提供易于配置、高速以及与交换机和上层系统的兼容性。
- ASCII：可读性高但效率低，在新项目中很少使用。
建议初学者先学习RTU和TCP。
3理解主奴关系：
Modbus的基本逻辑很简单。
1.主站发送请求，从站响应。
- 请检查站点的地址、功能代码和数据。
- 收到服务器的正常或异常响应。
- 主站继续读取下一条信息。
在RTU总线上，任何给定时间只能有一个主站主动发送请求。从站不能主动发送数据；它们必须等待主站的请求——这是一项关键要求。有些人误以为“仪器会在数据可用时自动将其发送到PLC”，但这并不符合Modbus RTU的功能。
PLC 按照预定义的轮询计划，逐个设备、逐段地顺序读取数据。
因此，在进行场地设计时，必须考虑以下因素：
- 有多少台设备连接到总线上？
- 每个设备读取多少个寄存器？
- 什么是波特比率？
- 轮询周期应该多快？
- 如何配置超时和重试次数限制？
当多个设备连接到 RS-485 总线并频繁读取大量寄存器时，通信速度较慢是正常的。
- Modbus 数据模型定义了四个不同的对象类别。
与传统协议仅简单地声明“我想读取温度”不同，Modbus 协议明确规定了应从特定地址读取哪种类型的数据。它包含四个标准数据字段：
- 线圈：可读/可写的布尔值，通常用于启动/停止、复位和切换命令。
- 离散输入：只读布尔值，通常用于表示开关状态或故障状态。
- 输入寄存器：一个 16 位只读寄存器，通常用于存储测量值。
- 保持寄存器：一个可读写的 16 位寄存器，通常用于存储参数、设定值和运行数据。现场应用中最常用的寄存器是保持寄存器和输入寄存器。例如，仪表手册可能会指定：• 电压：保持寄存器 40001
- 当前：持有登记册 40003
- 电源：输入寄存器 30021
- 设备地址：持有寄存器 40010。
在这种情况下，不仅要检查数值，还要确定它们各自的数据类别，因为不同的数据类别对应于不同的功能代码。
- 功能代码：“动作命令”
Modbus 中的功能码决定了主站应该执行的操作。常见的功能码包括：
- 01：读取线圈状态。
- 02：读取离散输入。
- 03：读取保留寄存器。
- 04：读取输入寄存器。
- 05：写出单线圈的情况。
- 06：写入单个保持寄存器。
- 15：写多个线圈。
- 16：写入多个维护寄存器。
以下是一些实际例子：
- 读取逆变器的工作频率：通常使用代码 03 或 04。
- 设置逆变器的频率：通常设置为 06 或 16。
- 读取设备的运行状态：可能使用代码 01、02、03 或 04；请参阅手册。
- 控制继电器模块的特定输出通道：使用 05 或 15。
功能码的选择不应凭直觉，务必参考设备的通信手册。有些设备将测量值存储在输入寄存器中，只能使用功能码 04 读取；而另一些设备则将相同的数据存储在保持寄存器中，可以使用功能码 03 读取。使用错误的功能码可能会导致设备直接返回错误或完全无响应。
6注册地址：
Modbus现场应用中最常见的陷阱不在于接线，而在于寻址。可能会遇到以下几种格式：
- 40001
- 400001
- 0000H
- 地址 0
- 地址 1
- 持有登记册 1
这些可能指同一个登记簿，也可能指不同的登记簿。
关键在于区分“逻辑编号”和“协议地址”。在许多手册中，40001 是一个可手动读取的寄存器编号，用于标识寄存器区域中的第一个寄存器。
然而，Modbus 消息中包含的实际起始地址通常是 0。
换句话说：
- 手册上规定输入 40001，但软件可能需要输入 0。
- 手册要求输入 40002，而软件可能要求输入 1。
- 有些家用设备手册指定地址为 1，该值也必须输入到软件中。
- 有些工具软件会自动处理 40001 前缀，而有些则不会。
因此，在排查地址问题时，最实用的方法是首先使用调试工具读取已知会变化的寄存器，然后分别测试从零开始的地址和从一开始的地址，以确定哪个地址会产生有效值。
不要一次性读取大量数据，并避免从复杂的浮点数开始。为了便于识别，请先读取简单的数据，例如设备地址、波特率、状态字和版本号。
7.消息结构：RTU 和 TCP 消息的结构是怎样的？
理解信息的关键不在于手动计算每一帧，而在于在故障排除过程中确定问题所在。

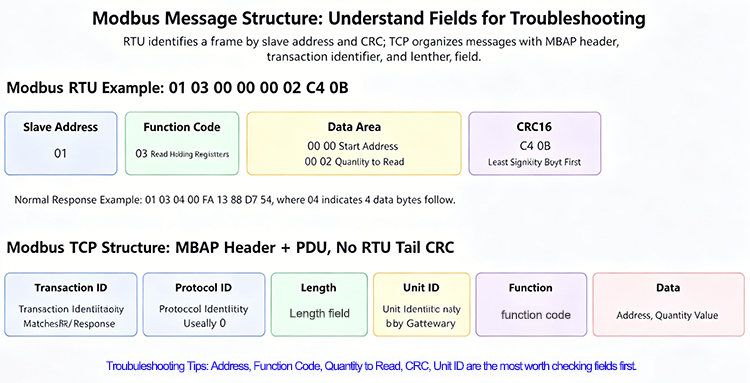

Modbus 消息结构图
Modbus RTU 请求示例假设主站需要从 1 号从站的地址 0 开始读取两个保持寄存器。该消息可以解释为：01 03 00 00 00 02 C4 0B，其中：• 01：从站地址。
- 03：功能码；读取保持寄存器。
- 00 00：起始地址。
- 00 02：读取数量；2 个寄存器。
- C4 0B：CRC16 校验；低字节在前。
如果从站正常响应，它可能会返回：01、03、04、00、FA、13、88、D7 或 54。它们的含义是：• 01：从站地址。
- 03：功能代码。
- 04：剩余数据字节数，4 字节。
- 00 FA：第一个寄存器，十进制值为 250。
- 13 88：第二个寄存器，十进制值为 5000。
- D7 54：CRC16校验。
RTU数据包中最容易出错的字段是CRC校验码、地址、波特率、奇偶校验位和字节顺序。Modbus TCP请求结构以MBAP头部开始，后跟PDU。
MBAP 通常包括： • 事务标识符：用于匹配请求和响应的唯一标识符。
- 协议标识符：协议标识符；Modbus 通常使用 0。
- 长度：后续字节的长度。
- 单元标识符：单元标识符，通常用于网关将流量转发到串行从设备。
TCP协议在RTU数据包末尾不包含CRC字段。由于它基于TCP/IP协议，链路层和传输层都已具备自身的校验机制；因此，Modbus TCP消息结构不再包含RTU使用的CRC字段。
8.数据类型：16 位只是起点
Modbus 寄存器本质上是 16 位的，但现场数据并不总是 16 位整数。许多设备会将更复杂的数据拆分到多个寄存器中：• 16 位无符号整数。
- 一个 16 位有符号整数。
- 32 位整数。
- 32 位浮点数。
- 64 位双精度或累积值。
- 一个带乘数的整数。
例如，如果电表手册规定电压为 40001，数据类型为 UINT16，比例因子为 0.1，则读数 2301 对应的实际值为 230.1 V。
考虑一个使用两个寄存器来表示 32 位浮点数的流量计。读取四个字节时，有几种可能的解释：• AB CD：标准的高位在前。
- CD AB：小写字母在前。
- BA DC：字节交换。
- DC BA：字符和字节都会被交换。
Modbus 规定寄存器中高字节应排在最前面；但是，当多个寄存器形成 32 位或 64 位数据流时，不同的制造商可能会以不同的方式处理字节顺序。
因此，当遇到错误的浮点数值时，不要立即断定协议有缺陷。首先应参考手册中的数据类型、缩放因子、字节顺序和字顺序等相关内容。
- 典型应用案例
Modbus之所以被广泛使用，是因为它在涉及数据采集、配置和监控的各种场景中表现出色。
功率计和能耗采集装置
其中包括智能电表、多功能电表、电能质量分析仪和温湿度传感器，其中许多都支持 Modbus RTU 或 TCP 协议。主机、网关或 PLC 可以读取电压、电流、功率、功率因数、能耗和频率等数据。
这些应用广泛用于工厂能源消耗管理、电力分配监控和工业园区能源系统。
变频器和软启动器
PLC 可以通过 Modbus 读取变频器的状态、故障代码、输出频率和电流，还可以写入启动/停止命令和频率设定点。
但是请注意，变频器通信控制通常需要正确配置参数。诸如命令源、频率源、通信地址、波特率、奇偶校验位和超时保护等参数都必须设置一致。
T止血钳、流量计和压力变送器
仪表设备通常使用 Modbus 协议传输测量值，并支持写入设定值、报警阈值和控制参数。虽然这些设备的监测点有限，但它们的地址表可以进行非常详细的配置。
调试过程中，最好按照手册逐项进行验证。
PLC、HMI、SCADA系统和网关
人机界面（HMI）可以通过Modbus协议读写PLC数据。监控与数据采集系统（SCADA）可以使用Modbus TCP协议从多个控制器或网关采集数据。串行服务器和协议网关可以将Modbus RTU信号转换为Modbus TCP信号。
然而，网关并非通用转换器。它负责处理通信传输和转发问题，但无法自动理解每个设备寄存器的含义。点表仍需手动配置。
- 现场布线和参数配置：
Modbus RTU 通常使用 RS-485 总线。故障排除时，首先检查以下项目：• A/B 线是否接反。
- 每个从站的地址都是唯一的吗？
- 端口比例是否稳定。
- 数据位、停止位和奇偶校验位是否一致？
- 母线端是否需要终端电阻？
- 屏蔽层和接地是否正确实施。
- 支线是不是太长了？
- 检查电源线和通信线是否存在严重干扰。RS-485 推荐使用总线式布线；不建议使用分支过多的星形布线。当电缆长度较长、设备数量较多或干扰严重时，端子电阻、屏蔽、接地和隔离就显得尤为重要。
Modbus TCP 主要检查：• IP 地址是否在同一网段。
- 502端口开放吗？
- 该设备是否支持多个客户端同时连接？
- 是否填写单元 ID。
- 网关映射关系是否正确？
11。故障排除清单：从简单到复杂
如果 Modbus 通信失败，请按以下顺序进行故障排除：首先，检查物理层：• 对于 RTU，检查接线、电源、A/B 端子、屏蔽和端子电阻。
- TCP会检查网线、IP地址、网关、端口和交换机。
重新确认通信参数：• 从站地址。
- 波特率。
- 数据位、奇偶校验位、停止位。
- TCP端口和单元ID。然后验证协议层：• 功能码是否正确。
- 起始地址是否正确？
- 读取次数是否超出范围？
- 收银区域是否已正确选择？
- 是否已启用写入权限或通信权限？
最终数据验证：• 放大倍数的存在。
- 有编号标志。
- 32 位或 64 位数据的字序。
- 该单位是否一致？
- 状态字是否需要逐位解析。
排除故障时，有一个很好的做法：不要从对 PLC 进行编程开始。
首先，使用 Modbus 调试工具直接读取设备。如果工具连接成功，则继续配置 PLC 或上位机。如果工具连接失败，则优先检查接线、参数、地址表和设备手册。

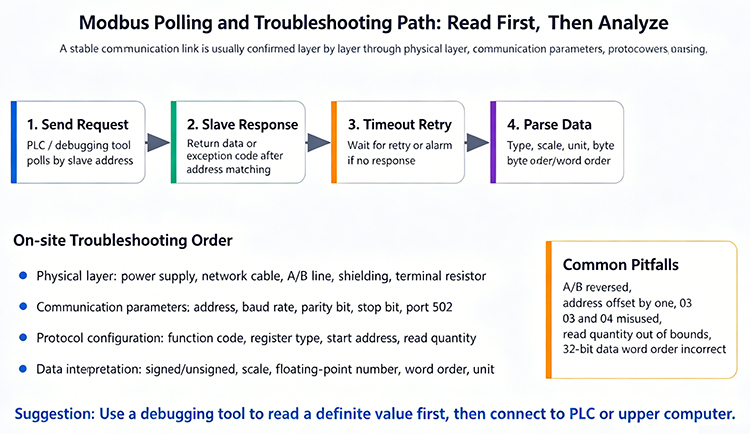

Modbus轮询和故障诊断流程图
12.在进行项目工作时，积分表应按此方式组织。
Modbus 项目最关键的问题是点表混乱。
建议每个项目至少组织以下字段： • 设备名称。
- 通信方式：RTU 或 TCP。
- 从属地址或 IP 地址。
- FC。
- 注册类型。
- 起始地址。
- DL。
- 数据类型。
- 倍增效应。
- 单元 。
- 读/写权限。
- 字节顺序或字符顺序。
- 评论 。
点表并非仅仅是一份形式化的文件；它直接影响PLC程序、HMI接口、SCADA变量、数据库字段以及后续的维护工作。许多现场通信问题最终并非源于协议缺陷，而是源于组织混乱的点表。
13.Modbus 的优势和局限性 Modbus 的优势显而易见：
- 简单。
- 打开。
- 信息丰富。
- 广泛的设备兼容性。
- 提供多种调试工具。
- 非常适合小规模数据收集和监测项目。
- 然而，它也有局限性：
- 数据语义较弱——它只能识别地址和值，但缺乏业务上下文。
- RTU轮询效率有限，因此不适合大规模高速实时控制应用。
- 标准协议本身并不包含复杂的安全机制。
- 当在不同制造商生产的多个设备上使用时，地址、放大倍数和词序很容易混淆。
- 对异常情况的诊断能力有限，许多问题需要根据临床经验进行调查。
因此，Modbus 适用于数据采集、监控、参数配置和低速控制，但不应被视为所有工业网络的通用解决方案。
对于需要高实时运动控制、复杂设备互连、大规模数据建模、安全认证和跨系统集成的应用，可能需要考虑 Profinet、EtherNet/IP、EtherCAT、OPC UA、MQTT 或制造商特定协议等选项。
总之，Modbus 的入门门槛低，但要稳定运行，需要理解以下四个关键原则：
主站发送请求，从站响应——不要将此误认为是主动设备报告。
其次，寄存器地址必须与功能码匹配；在软件中设置 40001 并不一定意味着它应该对应于这个值。
第三，对于 RTU，重点关注串行端口参数、RS-485 接线和 CRC；对于 TCP 设备，优先考虑 IP 地址、端口号、单元 ID 和网关映射。
第四，读取数据只是第一步——数值的准确性完全取决于采样率、数据类型、字节顺序和单位配置。
如果您是工业通信领域的新手，Modbus 是一个绝佳的入门选择。它足够简单，可以帮助您掌握通信的基本原理，同时又被广泛应用于各种设备，例如电表、变频器、仪器仪表、PLC、HMI 和 SCADA 系统。
首先要彻底掌握 Modbus；了解其他工业协议将使你的学习过程更加顺畅。现在我们可以进行更详细的讲解：RS-485 总线接线、Modbus 调试工具的使用、PLC 从变频器读取数据、智能电表数据采集、Modbus TCP 网关配置以及如何组织通信点表。
