Hart 5 和 Hart 7 协议简介

1、定义和核心原则

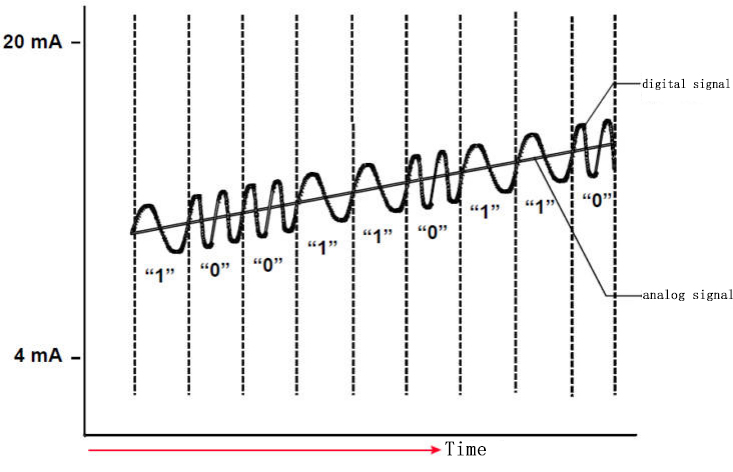

  哈特协议 可以概括为“模拟+数字”双通道规范：4-20 mA 通道承载主变量，FSK 通道承载指令和辅助数据。物理层采用 Bell 202 标准，波特率为 1200 bit/s。主站发送请求帧，从站发送响应帧。帧格式包括前导码、定界码、地址、命令、数据和校验和，确保在电磁干扰严重的工厂区域内约 1 公里的可靠通信。由于电流环路本身具有低阻抗和高抗噪性，Hart 可以直接在防爆环境中使用本质安全栅，无需额外隔离，大大简化了布线。协议栈仅在数据链路层和应用层定义。如果上层系统需要高速批量数据，仍然需要通过网关或 PLC 进行转换。这种“轻量级”定位使其在旧 DCS 改造项目中几乎可以实现低成本部署。

2、主要特点及应用场景

HART最大的特点是“向下兼容”，任何支持HART的仪器都可以直接替换传统的两线制仪表，无需更换电缆和电源。早期，其指令集仅包含读取主变量、读取电流和写入量程等八个基本命令，但足以满足远程校准和故障识别的需求，并广泛应用于石油天然气、炼油、电力和造纸等连续过程工业。由于数据吞吐量有限，HART通常用于“点对点”维护场景：技术人员携带手持终端接入附近电路，完成检查、校准和记录后离开现场，导致通信中断。这种模式在千点级设备中性价比最高，这也是HART至今仍保持约60%市场份额的原因。

二、HART 7协议基础知识简介

HART 7 是 HART 通信基金会于 2007 年发布的第七版规范，内部代号为“HART 7.0”。其核心目标是“在保持 4-20 mA 兼容性的同时，为现场仪表提供工业以太网级别的丰富信息”。为了实现这一目标，HART 7 重新定义了物理层之上的数据链路层和应用层，引入了突发模式、时间同步、事件通知和海量数据块传输等机制，使得单个仪表能够向外部广播多个过程变量、诊断状态和时间戳，从而为后续的高级分析、预测性维护和数字孪生提供原生支持。该版本已被纳入 IEC 61158-2-2010 标准，成为国际公认的开放标准。

1、定义和发展背景

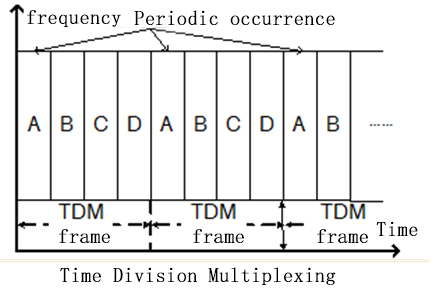

HART 7 的提出源于流程工业对“更高分辨率、更低延迟和更多变量”的迫切需求。传统的 HART 轮询周期约为 500 毫秒，仅适用于读取单点数据；而现代工厂需要同时监测温度、压力、流量、密度、阀门位置和执行器状态等多维信息，并要求毫秒级刷新。HART 7 采用“突发+时分复用”技术，将有效有效载荷从每帧 16 字节提升至 256 字节。单个消息最多可承载 128 个变量，同时保持 1200 比特/秒的物理层速率，从而平衡了旧电缆的带宽限制与上层应用的需求。此外，该基金会还发布了 DDL（设备描述语言）7.0，使主机软件无需升级驱动程序即可自动识别新变量，降低了仪器制造商的适配门槛。

2.主要改进和优势

Hart 7 的核心改进可概括为“四大新增”：新增突发模式、新增变量类型、新增时间同步机制和新增安全模型。新增的突发模式支持从站主动推送，主站最多可订阅 8 个逻辑通道，实现“一次请求，多数据”反向广播；新增的变量类型增加了浮点数组、字符串和结构体，可一次性返回完整的阀门特征曲线；新增的时间同步机制采用 UTC 相对秒，分辨率为 1 ms，便于多台仪器之间的横向比较；新增的安全模型在应用层增加了访问权限字节，支持写保护、校准锁定和 OEM 签名，降低了误操作风险。凭借这些改进，Hart 7 已迅速在智能远程传输、多变量涡街、声波气体超声等高端仪器中得到广泛应用，成为“智慧现场”的标准通信核心。
