MODBUS_TCP 通信协议详解
2026-02-08
我。协议概述
MODBUS TCP MODBUS TCP（传输控制协议）是一种广泛应用于工业环境中的串行通信协议，最初是为通过串行通信线路连接的设备而设计的。然而，随着时间的推移，MODBUS TCP 也逐渐成为通过网络（通常是以太网）连接的设备的主流通信协议。MODBUS TCP 允许设备通过网络进行通信，从而实现远程监控和控制。

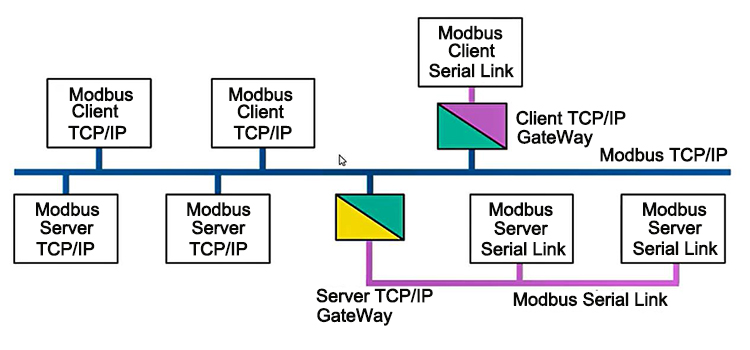

Modbus-TCP 是基于 TCP/IP 协议栈的以太网 Modbus 协议实现。它保留了 Modbus 的核心功能（例如数据模型和操作码），但将数据封装在 TCP/IP 数据包中，利用 TCP 的可靠性来确保数据传输的准确性。
二、MODBUS TCP协议的基本结构
- 客户端/服务器模型：

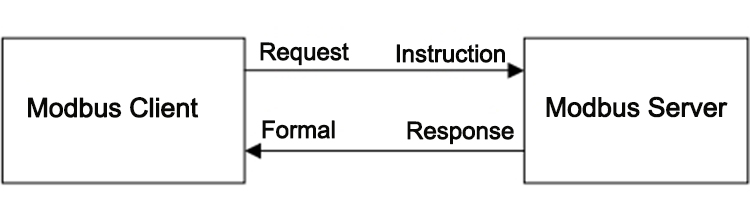

- 客户端（通常是 PC、PLC 或其他控制设备）发起连接并发送请求。
- 服务器（通常是受控设备或从属设备）接收请求并返回响应。
通信采用客户端-服务器模型，其中客户端（主站）主动发起请求，服务器（从站）做出响应。默认端口为502。
2.交易结构：
- 事务 ID：用于区分不同的请求和响应。
- 协议 ID：通常为 0，用于标识 MODBUS 协议。
- 长度：数据长度字段。
- 单元标识符：由设备的地址派生而来。
- 功能码：指示请求类型（例如读/写寄存器）。
- 数据：与函数代码相关的具体数据。
- 错误验证：用于验证数据的完整性。
3.数据框结构：

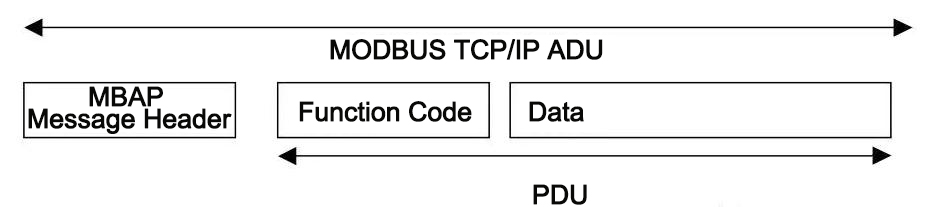

数据封装在 TCP/IP 数据包中，由两部分组成：MBAP 消息头和 PDU（协议数据单元）。
- MBAP 电报头（7 字节）：事务标识符、协议标识符、长度和单元标识符。
交易标识符（2 字节）：唯一标识请求-响应对，确保匹配。
协议标识符（2 字节）：固定为 0x0000，表示 Modbus-TCP。
长度字段（2 字节）：指示后续 PDU 的字节数（包括单元标识符和功能代码）。
单元标识符（1 字节）：相当于从地址，用于标识网络上的设备。
- PDU（协议数据单元）：功能代码和数据，与 Modbus-RTU 相同。
功能码（1 字节）：定义操作类型（例如读取/写入线圈或寄存器）。
数据：长度可变，包含操作所需的地址和值。
三、沟通流程
- 建立连接：客户端和服务器之间建立 TCP 连接。客户端通过 TCP 连接（端口 502）发起请求，服务器监听并响应该请求。
- 发送请求：客户端发送一个包含功能码和必要数据的 MODBUS TCP 帧。
- 接收响应：服务器处理请求，执行操作（例如读取寄存器），并返回响应消息。如果操作失败，服务器将返回异常响应（功能码的最高位设置为 1，并附带异常代码）。
- 关闭连接（可选）：您可以根据需要关闭 TCP 连接。
四、常用功能码
- 01：读取线圈状态（读取离散输入）
- 02：读取输入状态（读取输入寄存器）
- 03：读取持仓登记册（读取持仓登记册的价值）
- 04：读取输入寄存器（读取输入寄存器的值）
- 05：写入单线圈
- 06：写入单个寄存器
- 15：编写多个线圈
- 16：写入多个寄存器
- 17：写入多个寄存器（带掩码）
五分之三防范措施
- 确保服务器端的 MODBUS TCP 服务已启动，并且正在监听正确的端口（默认端口为 502）。
- 可能需要对防火墙和网络设置进行适当配置，以允许 TCP 流量通过指定端口。
- 使用正确的设备标识符和功能代码与设备通信。
- 由于其简便性和广泛的兼容性，MODBUS TCP 已被广泛应用于工业自动化和监控系统。通过正确的实施和配置，可以有效地实现设备间的远程通信和管理。
