HART协议和MODBUS协议：异同及应用

2. MODBUS协议

▪ 纯数字协议，独立于模拟信号。

物理层支持多种标准：

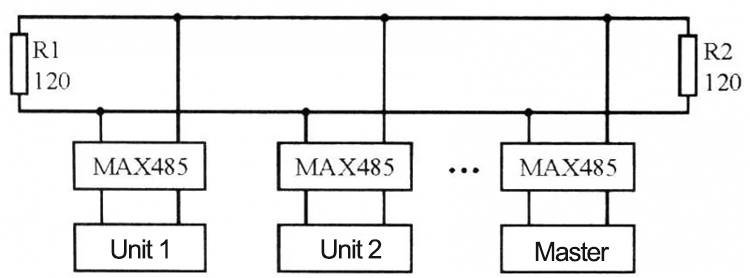

▪ RS-232/RS-485（Modbus RTU/ASCII）：一种广泛使用的工业串行接口。RS-485 最多支持 247 个从设备，通常以 9600 bps 或 19200 bps 的速度运行。

▪ 以太网（Modbus TCP）：基于 TCP/IP 的协议，传输速率高达 10/100 Mbps，节点数量没有硬性限制（受网络架构限制）。

二、协议结构和沟通机制

1. HART协议

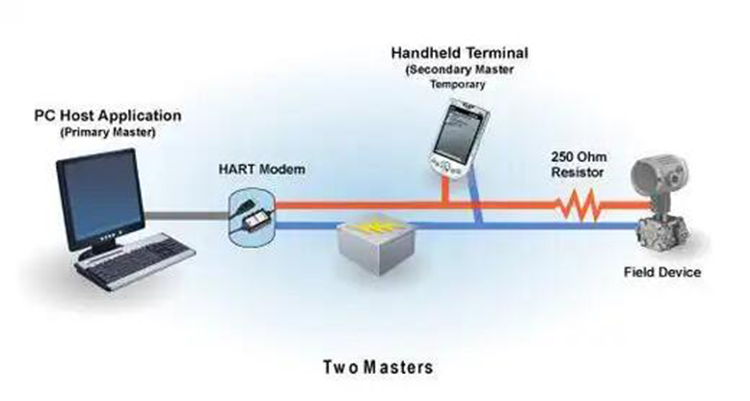

▪ 采用主从架构的半双工通信，支持点对点（单主单从）和多点（单主多从）模式。

▪ 数据帧包含设备地址、命令、参数等，支持设备描述语言 (DDL) 以实现互操作性。

▪ 单个通信会话可以传输一个主要变量（4–20mA）以及多个辅助变量（例如，诊断数据、配置参数和状态信息）。

2. MODBUS协议

▪ 主从架构，其中主站点发起请求，从站点响应。

▪ 利用寄存器模型（线圈、离散输入、输入寄存器、保持寄存器）通过功能码（例如，0x03 读取保持寄存器）来操作数据。

▪ 支持三种模式：Modbus RTU（二进制高效）、ASCII（文本可读）和 TCP（以太网）。

Ⅲ.信号叠加和通信速率

1. HART协议

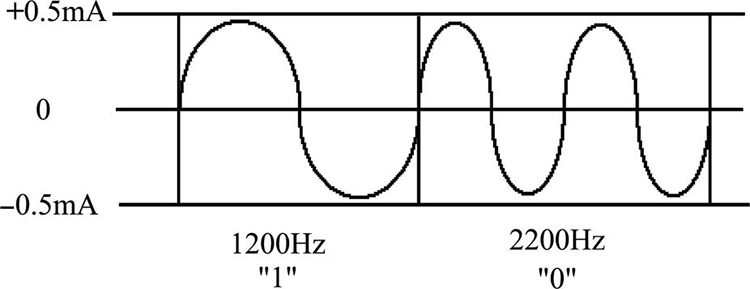

HART协议将数字信号与4-20 mA电流信号相结合。虽然其通信速率相对较低，但仍然适用于某些特定应用。

2. MODBUS协议

RS485 采用纯数字电路，具有高通信速率和灵活的联网功能，使其成为众多现场总线系统的主要物理层标准。

Ⅳ.数据类型和容量

1. HART协议

▪ 支持多种数据类型，包括浮点数、状态字和设备配置信息。
▪ 通信速率低（1200 bps），适用于参数读取、校准和诊断，但不适用于高速控制。
▪ 理论上，它可以在 3000 米的范围内连接多个设备（多点模式），但实际上，通常只使用 1-2 个设备。

2.MODBUS协议：

▪ 数据在 16 位寄存器中进行处理，需要组合才能表示 32 位整数或浮点数。
▪ Modbus RTU/ASCII 最多支持 247 个从站设备，而 Modbus TCP 没有硬件限制。
▪ 适用于实时数据采集、PLC通信、SCADA系统等。

五、应用场景

1. HART协议

▪ 主要用于仪器变送器之间的通信

▪ 广泛应用于石油、化工、电力、水处理等流程工业。

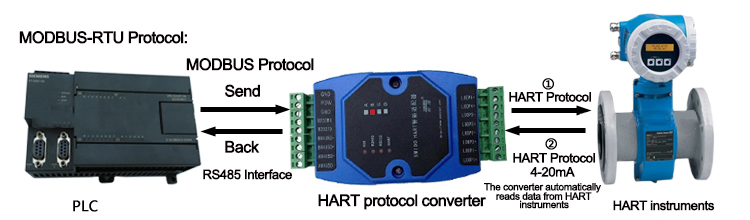

▪ 特别适用于现有 4-20mA 系统的系统升级，适用于智能变送器和阀门定位器等现场仪表。

2. MODBUS协议

▪ 一种用于连接各种工业设备的总线协议。

▪ 应用领域包括楼宇自动化、暖通空调系统、纺织机械和PLC/HMI通信系统。

▪ 由于其开放性、简单性和强大的跨平台支持，它已成为工业领域应用最广泛的通信协议之一。
