Modbus 功能码/异常功能码/错误码
Modbus Modbus 是一种广泛应用于电子设备通信的串行通信协议，尤其适用于工业环境。它支持多种数据传输模式，包括 ASCII 和 RTU（远程终端单元）。该协议通过功能码实现各种操作，例如读取保持寄存器、写入单个寄存器以及监控输入状态。此外，Modbus 还定义了一组异常码和错误码，用于处理数据交换过程中的通信错误或异常情况。
Ⅰ.功能码
01 (0x01) - 读取持有登记簿
02 (0x02) - 读取输入寄存器
03 (0x03) - 读取持有登记簿
04 (0x04) - 读取输入寄存器
05 (0x05) - 强制单寄存器
06 (0x06) - 预设多个寄存器
15 (0x0F) - 强制多个寄存器
16 (0x10) - 报表服务器 ID
22 (0x16) - 掩码写入寄存器
23 (0x17) - 读/写多个寄存器
24 (0x18) - 读取 FIFO 队列
26 (0x1A) - 诊断寄存器
二、异常代码

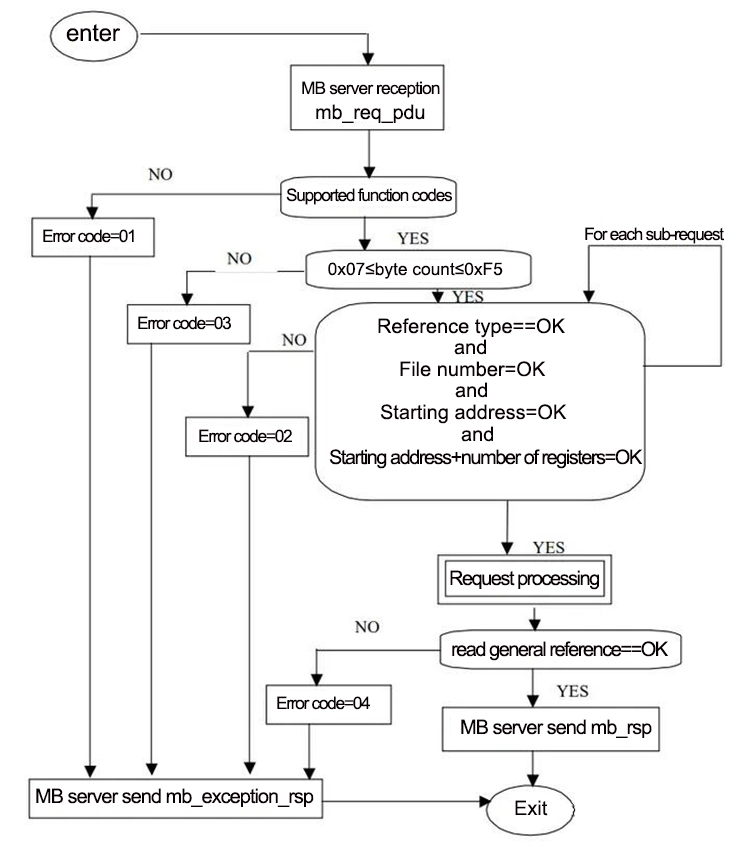

当请求无法执行时，Modbus 设备会返回一个包含异常功能码的异常响应。通常，异常功能码出现在响应的第一个字节中，紧随其后的是实际的代码值。
0x01 - 非法函数
0x02 - 数据地址
0x03 - 数据值
0x04 - 从设备故障
0x05 - 确认
0x06 - 从设备忙
0x07 - 网关路径不可用
0x08 - 目标设备无响应
三、错误代码
实际上，除了异常功能码之外，还可能出现其他类型的错误代码，尤其是在硬件或软件层面。这些错误可能源于 Modbus 协议的实现细节、物理连接问题、电磁干扰或其他硬件故障。例如：
①CRC 错误：在 RTU 模式下，CRC 校验和失败表示传输过程中可能存在数据损坏。
②设备无响应：尝试与从设备通信时，如果未收到响应，则可能表明设备出现故障、连接问题或配置错误。
③过载/超时：尝试执行操作时，如果设备由于负载过大或处理时间过长而未能及时响应，则可能会发生超时错误。
故障排除步骤：
①检查连接：确保所有连接正确且无物理损坏。
②测试从站设备：使用各种工具或基本 Modbus 命令验证设备的响应能力。
③配置验证：确保Modbus地址、波特率和其他配置设置正确。
④软件和固件更新：确保所有相关设备都具有最新的软件和固件版本。
⑤电磁干扰测试：在可能出现电磁干扰的区域使用屏蔽电缆或滤波器。
上述方法能够有效诊断和解决在 Modbus 协议实施过程中遇到的问题。
