一篇解读 Modbus 协议：工业通信的经典通用语言
在工业自动化领域，为了使不同品牌的PLC、传感器、变频器和仪器等设备实现数据互操作性和协同运行，统一的“通信协议”至关重要——其中， Modbus协议 Modbus 是应用最广泛、最经典的解决方案。从传统工厂车间到现代工业物联网系统，Modbus 因其简洁性、开放性和稳定性，已成为工业设备的“通用语言”。
Ⅰ、什么是 Modbus 协议？它的起源和核心目的是什么？
Modbus协议由美国公司Modicon（现已被施耐德电气收购）于1979年开发，用于其PLC产品之间的通信。它是一种工业应用层通信协议，其设计目标明确：解决不同制造商工业设备之间的互操作性问题，使设备无需定制驱动程序即可执行数据采集和命令传输。从网络层角度来看，Modbus属于OSI七层模型的应用层。它不指定底层物理传输介质，而是定义了数据交换帧的格式、功能命令和响应规则。因此，它可以灵活地兼容RS-232、RS-485和以太网等各种物理层，满足不同工业场景的通信需求。
Ⅱ、Modbus核心架构：主从通信模式
Modbus 采用主从架构，这是其核心通信逻辑，也是其简单易用的关键，更是理解帧格式的基础——所有帧设计都是围绕这种主从交互机制构建的。
￭主站：整个通信网络的“指挥中心”，可以是PLC、工业PC、SCADA系统、物联网网关等，主动发起数据请求并发出控制命令。一个网络必须至少有一个主站（Modbus TCP支持多个主站），所有帧均由主站发起。
￭从设备：网络中的“执行器”（例如传感器、变频器、仪器或执行器）被动地接收来自主站的命令，执行操作并返回响应帧。网络中可以连接多个从设备，每个从设备都有一个唯一的地址（1-247），以便主站进行精确识别；非目标从设备将直接忽略接收到的帧。
通信过程极其简单：主站发送请求帧 → 相应的从站接收并解码帧内容 → 从站执行指令并返回响应帧。这种方法彻底消除了多设备通信中的总线冲突，从而确保了最高的稳定性。
2.1 主站（主站）数量规则
Modbus RTU / ASCII（RS485 总线）
￭一辆公交车上只能有一个主站。
￭不允许多个主站同时发送命令，因为这可能会导致总线冲突和数据损坏。
￭ 主站对所有从站进行轮询，而从站永远不会发起数据传输。
Modbus TCP（以太网）
￭理论上支持多个主站（多个客户端同时连接到端口 502）。
￭在实际应用中，为了避免寄存器争用和逻辑混乱，系统通常设计为只有一个主站进行控制。
￭多主场景通常通过网关、SCADA 系统或专用服务器进行统一管理。
2.2 从属数量规则
从属设备的数量由其从属地址（从属 ID）决定：
￭地址范围：1–247
￭地址 0：所有从设备都已收到但未收到响应的广播地址
￭地址 248–255：保留地址，通常不用于设备识别。因此：
￭单个 Modbus RTU/ASCII 总线最多可支持 247 个从站
￭在实际应用中，由于485通信能力、轮询频率和电缆长度等限制，从设备的最大数量通常限制在32个。
￭从机地址不能重复，因为重复会导致通信异常和响应混乱。
2.3 实际工程中的典型数量配置
￭小规模采集场景：1个主站+4-16个从站（仪器设备/传感器）
￭中等规模现场应用：1 个主站 + 16-32 个从站（逆变器系统、PLC、电表）
￭大规模多设备网络：采用多个485或串行端口服务器，并采用扩展总线配置，每个服务器包含1个主设备和多个从设备。
￭ Modbus TCP 应用场景：1 个服务器 + 数十至数百个从设备
2.4 数量约束的基本局限性
￭串行总线（RS485）是一种半双工共享总线，在任何给定时间只允许一个设备发送数据。
￭随着从站数量的增加，主站的轮询机制会导致刷新率降低。
￭固定的 1 字节地址字段将从设备的最大数量限制为 247 个。
Ⅲ、Modbus三种主要变体的帧格式差异分析
根据底层传输介质和编码方式的不同，Modbus 主要分为三种变体：RTU、ASCII 和 TCP。这些变体在应用层功能命令方面完全兼容，其核心区别在于帧格式、编码方式和奇偶校验逻辑——这使得工程应用可以灵活选择。下面，我们将详细介绍每种变体的帧格式，并辅以实际示例以便于直观理解。
3.1 Modbus RTU（最常用，主站密钥）
Modbus RTU是工业领域应用最广泛的串行通信协议。它采用二进制编码，具有数据传输紧凑、效率高、抗干扰能力强等优点，使其成为车间现场设备低成本、短距离联网的理想选择。
￭Transmission medium: RS-485 (主流), RS-232;
￭验证方法：16 位 CRC 验证（确保数据传输完整性）；
￭帧格式的核心特点：没有开始/结束字符；帧边界由帧间空闲时间（通常≥3.5个字符周期）决定。

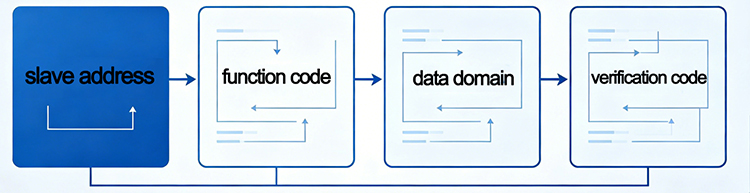

Modbus RTU 帧格式（请求帧 + 响应帧）：
| 场地 | 字节计数 | 字段描述 | 示例（请求帧） |
| 从地址 | 1 字节 | 从属设备的唯一标识符，范围从 1 到 247；0 是广播地址（所有从属设备都会收到，但不会做出响应）。 | 0x01（从站 1） |
| 功能代码 | 1 字节 | 定义主站操作类型，例如读取寄存器和写入线圈（稍后详细解释）。 | 0x03（读取保持寄存器） |
| 数据字段 | N 字节（变量） | 请求帧：寄存器地址、读/写次数；响应帧：返回数据、状态信息 | 0x00 0x00（起始寄存器地址 0），0x00 0x02（读取两个寄存器） |
| 结直肠癌 | 2 字节 | 16 位循环冗余校验，覆盖从从机地址到数据字段的所有字节，低位在前，高位在后。 | 0x95 0xCB（对应于上述字段的 CRC 校验值） |
完整示例分解：请求帧【0x01 0x03 0x00 0x00 0x00 0x02 0x95 0xCB】
分析：主站向地址为 1 的从站发送“读取保持寄存器”指令，从地址 0 开始读取两个寄存器，得到 CRC 校验和为 0x95CB。如果从站响应正常，则返回一个响应帧，其中包含其地址、功能码、数据长度、寄存器数据和 CRC 校验和。

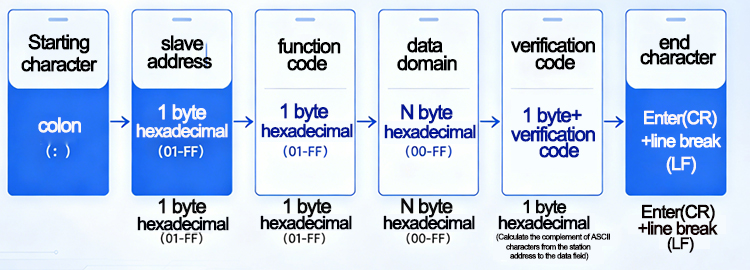

3.2 Modbus ASCII Modbus ASCII 采用 ASCII 字符编码，消息以冒号 (:) 开头，以回车符 (CRLF，0x0D 0x0A) 结尾。它具有极佳的可读性，并且可以通过串口查看器直接查看，便于调试。然而，由于其数据冗余度高且传输效率低，因此在实际工业部署中很少使用。
验证方法：LRC 验证（垂直奇偶校验）；
帧格式：
| 场地 | 字节计数 | 字段描述 | 示例（对应于RTU示例） |
| 开始 | 1 字节 | 修复冒号（:，0x3A） | ： |
| 车站地址
| 2字节（ASCII码） | 一个 1 字节的十六进制数，转换为 2 个 ASCII 字符 | 01（对应于 0x01） |
| 功能代码 | 2字节（ASCII码） | 一个 1 字节的十六进制数，转换为 2 个 ASCII 字符 | 03（对应于 0x03） |
| 数据字段 | 2N 字节（ASCII 码） | 将每个字节的数据转换为 2 个 ASCII 字符 | 00000002（对应于 0x00 0x00 0x00 0x02） |
| 学习资源中心 | 2字节（ASCII码） | 8 位 LRC 校验，涵盖从站点地址到数据字段的 ASCII 字符，转换为 2 个 ASCII 字符 | 38（对应于 LRC 校验和 0x38） |
| 结尾 | 2字节 | 固定为回车符 (0x0D) + 换行符 (0x0A) | CR+LF |
显然，ASCII 帧比 RTU 帧包含更多的冗余数据（对于相同的数据，ASCII 帧需要的字节数几乎是 RTU 帧的两倍），因此它们只适用于调试、故障排除和低速通信场景。
3.3 Modbus TCP（工业互联网的主流）
Modbus TCP 基于以太网 TCP/IP 协议，是工业互联网时代的首选协议。它具有传输速度快、传输距离不受限制、兼容局域网和互联网、默认使用 502 端口以及支持多主站通信等优点。
主要特性：无需CRC/LRC校验（因为它依赖于TCP层的可靠传输机制）。传统的RTU帧增加了一个“MBAP帧头”（Modbus应用协议帧头），用于在TCP通信中识别Modbus帧。

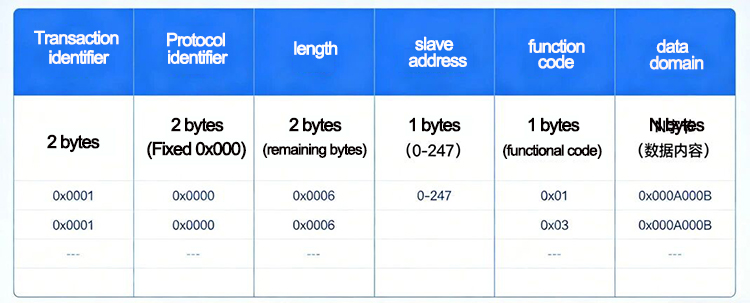

Modbus TCP 帧格式（MBAP 头部 + RTU 核心帧）：
| 场地 | 字节计数 | 字段描述 | 例子 |
| 交易 ID | 2 字节 | 用于标识通信事务，当主站发起通信时，该值递增；当从站响应时，该值保持不变。 | 0x00 0x01 |
| 协议 ID | 2 字节 | 设置为 0x00 0x00，表示 Modbus TCP 协议 | 0x00 0x00 |
| 长度 | 2 字节 | 表示后续字节数（从机地址+功能码+数据字段），即“1+1+N”。 | 0x00 0x06（后续 6 个字节：1+1+4） |
| 从地址 | 1 字节 | 与RTU一致，范围1-247 | 0x01 |
| 功能代码 | 1字节 | 与RTU一致，定义操作类型 | 0x03 |
| 数据字段 | N 字节（变量） | 与RTU一致，请求帧/响应帧的数据格式相同。 | 0x00 0x00 0x00 0x02 |
完整示例分解：TCP帧【0x00 0x01 0x00 0x00 0x00 0x06 0x01 0x03 0x00 0x00 0x00 0x02】
分析：事务 ID 为 0x0001，协议 ID 为 0x0000，后续数据长度为 6 字节。向地址 1 的从设备发送“读取保持寄存器”指令，从地址 0 开始读取两个寄存器。从设备响应后，MBAP 头部中的事务 ID 和协议 ID 与请求匹配，长度字段根据返回的数据进行调整。
Ⅳ、Modbus核心消息：功能代码和数据字段的详细说明
在所有Modbus协议中，帧的核心都由“功能码+数据字段”构成：功能码指定操作类型，而数据字段提供操作细节。它们共同实现了主设备和从设备之间的精确通信。本节重点介绍高频实用功能码，并辅以数据字段格式，帮助您快速上手开发和调试。
4.1 常用功能代码（开发必备）
功能码为 1 字节，范围从 0x01 到 0xFF。值 0x01–0x10 表示常见的标准功能码，而高于 0x80 的代码表示异常响应码（最高有效位为 1，表示从设备指令执行失败）。
| 功能代码 | 函数声明 | 适用数据类型 | 数据字段格式（请求框架） |
| 0x01（读取线圈） | 读取从动线圈的状态（数字输出） | 开关值（0 = 打开，1 = 关闭） | 起始线圈地址（2 字节）+ 读取次数（2 字节） |
| 0x02（读取输入状态） | 读取从站输入状态（数字输入） | 开关值（只读） | 初始输入地址（2 字节）+ 读取次数（2 字节） |
| 0x03（读取保持寄存器） | 读取从机保持寄存器数据（最常用） | 模拟量、设备参数（可读写） | 起始寄存器地址（2 字节）+ 读取计数（2 字节） |
| 0x04（读取输入寄存器） | 从从属输入寄存器读取数据 | 模拟值（只读，例如传感器读数） | 起始寄存器地址（2 字节）+ 读取计数（2 字节） |
| 0x05（写入一个单线圈） | 控制单个线圈的开/关状态 | 切换输出 | 线圈地址（2 字节）+ 控制值（2 字节：0x0000 = 打开，0xFF00 = 关闭） |
| 0x06（写入单个保持寄存器） | 设置单个保持寄存器的值 | 设备参数（例如，逆变器频率、传感器阈值） | 寄存器地址（2 字节）+ 设置值（2 字节） |
| 0x10（写入多个保持寄存器） | 批量设置保留寄存器的多个值 | 批量配置多个设备参数 | 起始地址（2 字节）+ 数量（2 字节）+ 数据长度（1 字节）+ 批处理数据（2 × 数量字节） |
4.2 异常响应帧格式
当从站无法执行主站的指令时（例如，由于地址不正确、不支持的功能码或数据超出范围），它会返回一个异常响应帧，其特点是“功能码位置 1 最高”，并在数据字段中携带一个异常码。
异常响应帧结构（以 RTU 为例）：站点地址（1 字节）+ 异常功能码（1 字节，原始功能码 + 0x80）+ 异常码（1 字节）+ CRC 校验码（2 字节）。
常见错误代码：0x01（功能不支持）、0x02（寄存器地址不存在）、0x03（数据长度错误）、0x04（从设备故障）。
Ⅴ、Modbus协议的优势及应用场景
为什么工业应用偏爱 Modbus？关键在于其“简单、通用、低成本”的特点，以及简洁的帧格式和极低的开发调试复杂度。
核心优势：
￭简单易实现：框架结构简洁，嵌入式开发适配所需的代码量极少，无需复杂的协议栈开发；
￭开源且免费：不收取专利费，中小制造商和项目可以免费使用，从而降低设备集成成本；
￭ 出色的兼容性：市场上超过 90% 的工业设备原生支持 Modbus，可实现跨品牌无缝集成；
￭广泛的适应性：串行版本（RTU/ASCII）适用于现场总线，而TCP版本专为以太网连接而设计，涵盖从设备层到管理层的所有场景；
￭稳定可靠：主从模式可防止通信冲突，奇偶校验机制（CRC/LRC）可确保数据准确性，使其适用于复杂的工业电磁环境。
常见应用场景：
￭工业自动化生产线：PLC通过Modbus RTU收集温度、湿度和压力传感器数据，控制变频器和继电器。
￭智能楼宇自动化：楼宇系统通过 Modbus 监控空调、水泵和电表，实现能耗监控和设备控制。
￭新能源领域：光伏逆变器和充电站通过 Modbus TCP 传输运行数据，以便进行远程监控。
￭物联网数据采集：工业网关通过 Modbus 收集现场设备数据，对其进行转换，然后将其上传到云平台。
Ⅵ、Modbus协议的局限性和发展趋势
虽然 Modbus 具有显著优势，但也存在一些局限性，主要体现在安全性和实时性能方面：
￭安全性不足：传统的 Modbus 缺乏加密机制，以明文形式传输数据，容易被篡改和窃取，因此不适合高安全性的场景；
￭平均实时性能：串行版本（RTU/ASCII）采用主站轮询方法，导致多从配置中的响应延迟增加。
为了满足现代工业的需求，Modbus 不断升级：
￭Modbus 安全协议：采用加密和认证机制，增强通信安全性，降低明文传输带来的风险；
￭集成解决方案：Modbus + MQTT/OPC UA 可实现传统 Modbus 设备与工业互联网的无缝集成，从而实现基于云的管理；
￭硬件优化：越来越多的MCU现在都内置了Modbus控制器，显著降低了开发复杂性并提高了通信效率。
尽管工业以太网协议（例如 Profinet、EtherNet/IP）层出不穷，但由于 Modbus 具有简单、通用和低成本等优点，它仍然是中小型工业项目和设备数据采集的首选协议，并因此赢得了工业通信领域“常青”解决方案的美誉。
Ⅶ、概括
对于工业自动化和物联网开发领域的专业人员来说，Modbus协议是一项必须掌握的基本技能，而其帧格式则是核心组成部分。通过理解RTU、ASCII和TCP这三种变体的帧结构，并掌握功能码和数据字段的含义，可以轻松应对设备调试、消息解析和开发适配等任务。
